悬链式抛丸机

迪砂高架单轨悬链式抛丸系统的特点在于其高架输送机，得益于抛丸器的持续运行，该系统可实现高性能作业。它尤其适用于处理中大型物件，也适用于形状复杂的物件，这些物件可单个或成组悬挂在特殊夹具上。

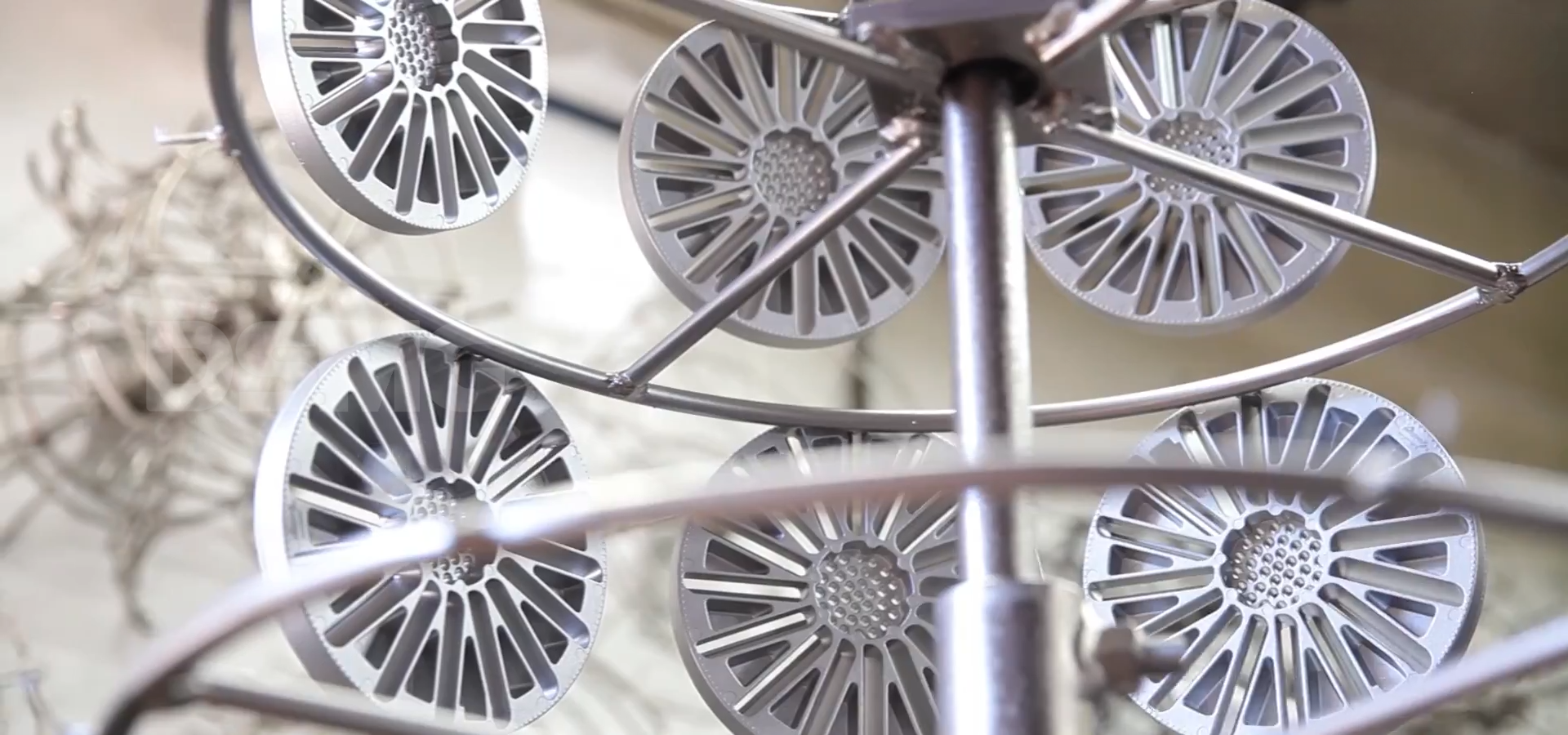

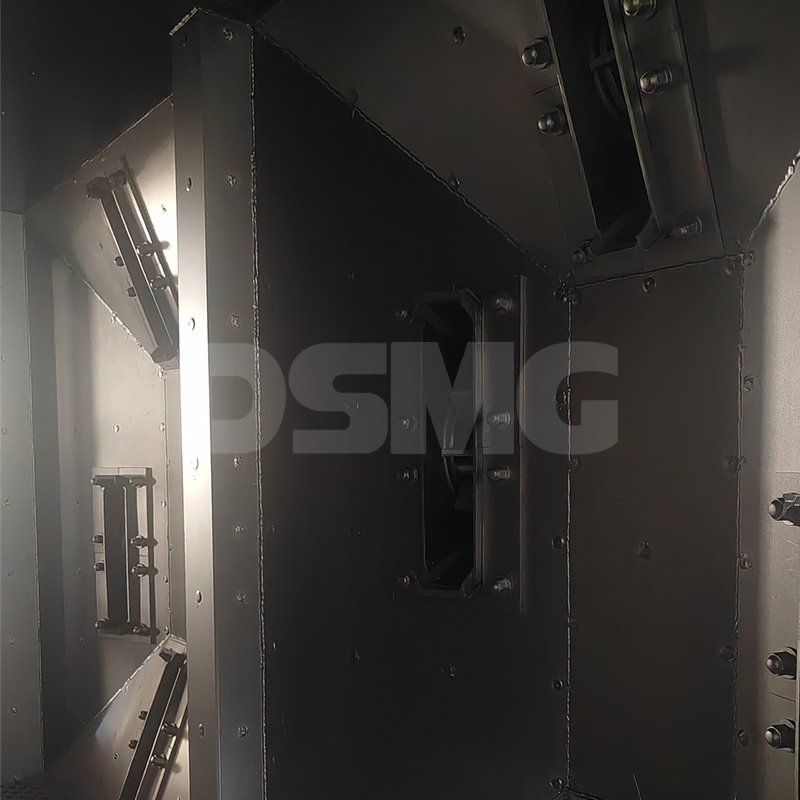

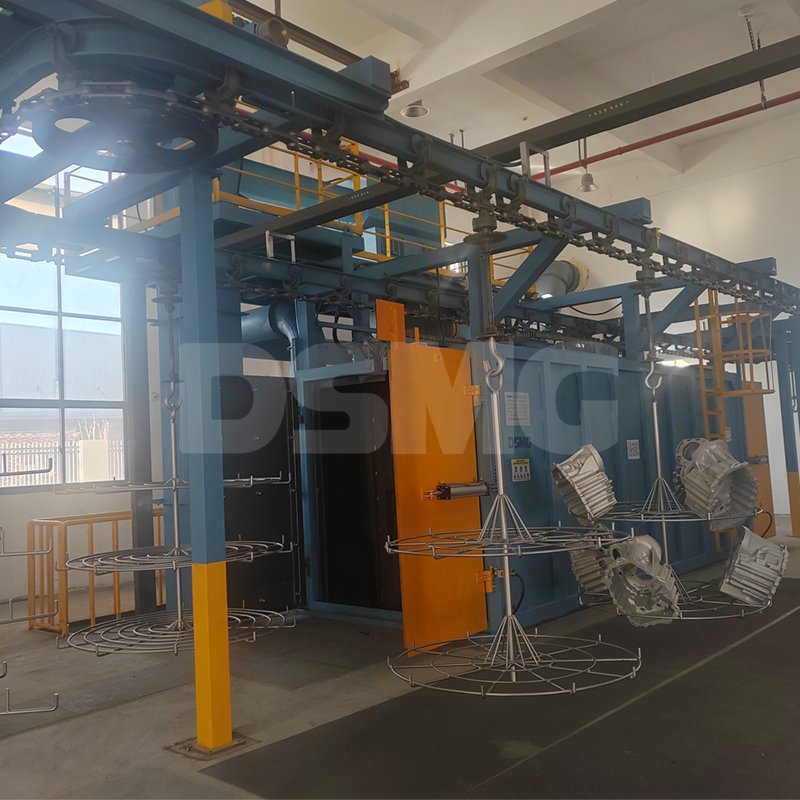

物料通过一系列挂钩悬挂在沿着高架单轨或双轨输送机运行的挂钩上，或者固定在电动葫芦上。在迪砂高架输送机抛丸机内部，挂钩会绕自身轴线旋转，并在抛丸器（安装在抛丸室的一侧）前方移动，从而使抛丸区域内的所有表面都能得到均匀抛丸覆盖。

你可以根据计划抛丸的物料来选择抛丸系统的尺寸和承载能力。

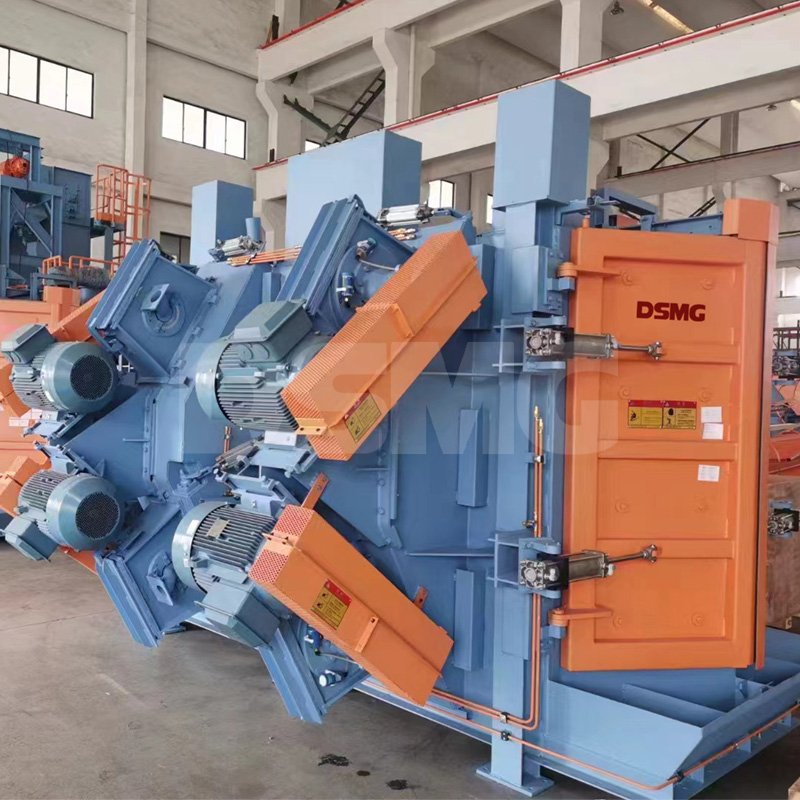

这是一台由迪砂制造的悬载抛丸机，专为铸件设计。该机器可用于连续的高架轨道抛丸作业，抛丸器的类型以及每千瓦涡轮机的数量，它采用的是 3.6 型涡轮机，每 15 千瓦涡轮机的数量为 12 个。

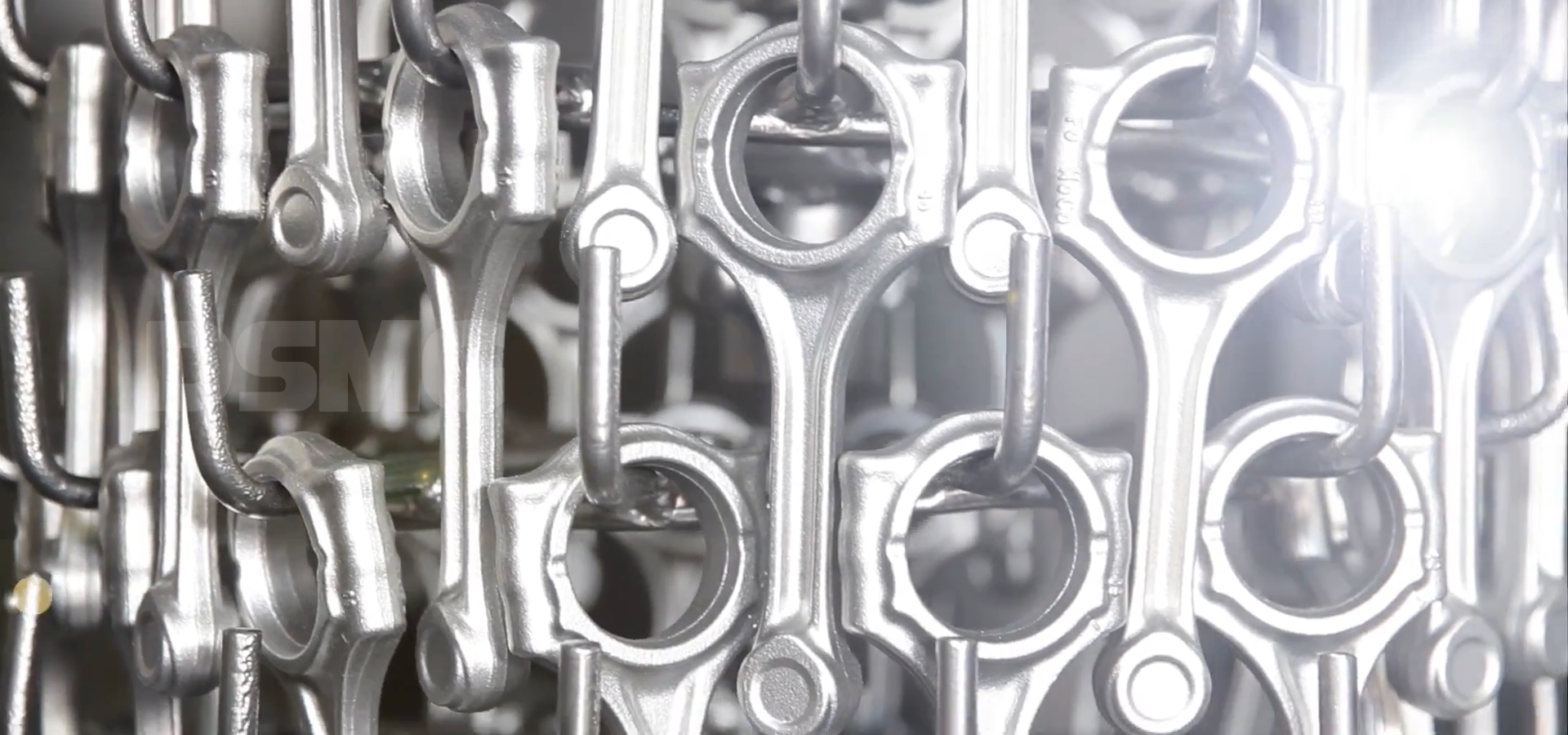

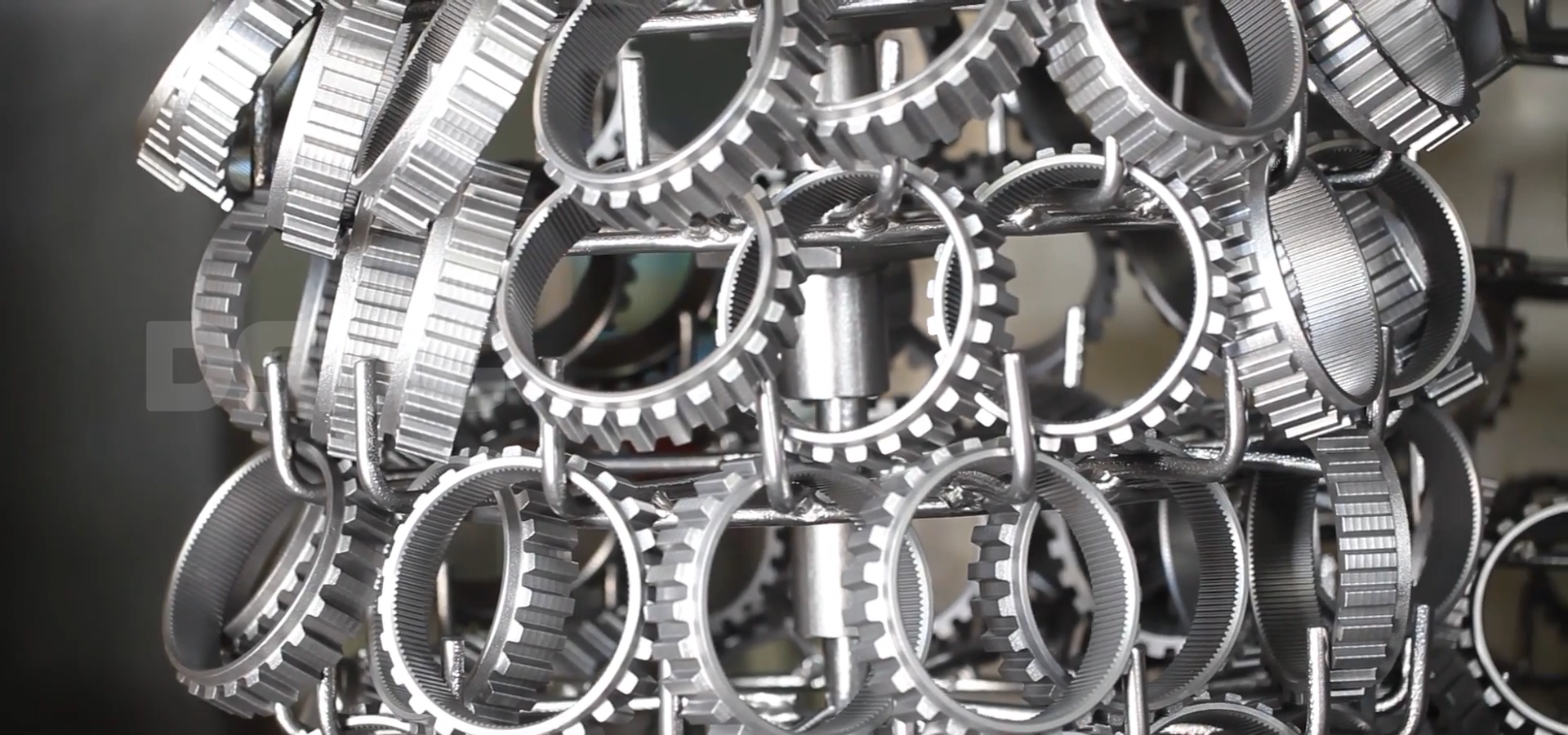

工件被悬挂在抛丸架上，或者直接挂在底盘的旋转挂钩上，并被推至钢质系统的正前方。自动上料装置将它们输送至第一道横梁位置。

程序启动后，机器舱门自动关闭并锁定。工件按照预设的抛丸时间在两到三个位置旋转进行抛丸。

磨料保持循环并经过清理以便持续使用。

经清理的抛丸剂通过抛丸剂定量装置从抛丸剂料仓输送至高性能涡轮机。

抛丸循环结束且涡轮机停止运转后，机器舱门自动打开，工件吊架返回起始位置。

一台风机产生抛丸系统无粉尘运行所需的负压。抽出的空气通过过滤系统进行净化。

抛丸机的主要部件如下：

磨料净化器：该净化器采用带有可调节帘幕的传统系统，对于需要对磨料进行更精确分类的应用（例如喷丸处理），可选择性配备筛分系统（振动筛）。

抛丸器：产量极高，采用铸钢制造，内含高铬合金，耐磨性极强，且经过静平衡和动平衡处理，能确保在各类不同应用中实现高生产率。抛丸器配有一个阀门，可精确调节其抛出磨料的量。

螺旋输送机 / 斗式提升机：输送机和提升机规格较大，且完全密封，由齿轮减速电机驱动。提升机的料斗采用耐磨性能极佳的球墨铸铁制造。

吊架运动：运动通过一台齿轮减速电机来实现，该电机驱动传动链，传动链直接作用于悬挂待抛丸零件的挂钩。挂钩上产生的旋转运动使零件暴露在由抛丸器形成的磨料流中。在设备装卸料时，这种旋转运动自动转换为直线运动。吊架的旋转和行进速度通过变频器进行控制。

排气系统：极为紧凑，排气系统采用滤筒式过滤元件，配有通过脉冲喷吹进行自动清洁的系统，该清洁系统由控制面板中的可编程逻辑控制器（PLC）自动控制。该系统符合有关污染物排放和工作安全方面最重要的国际标准。

可选配置：这些机器可配备一系列可选设备，其中以下几种较为突出：适用于有棱角磨料的涂层、振动筛、抛丸器用变频器等。
